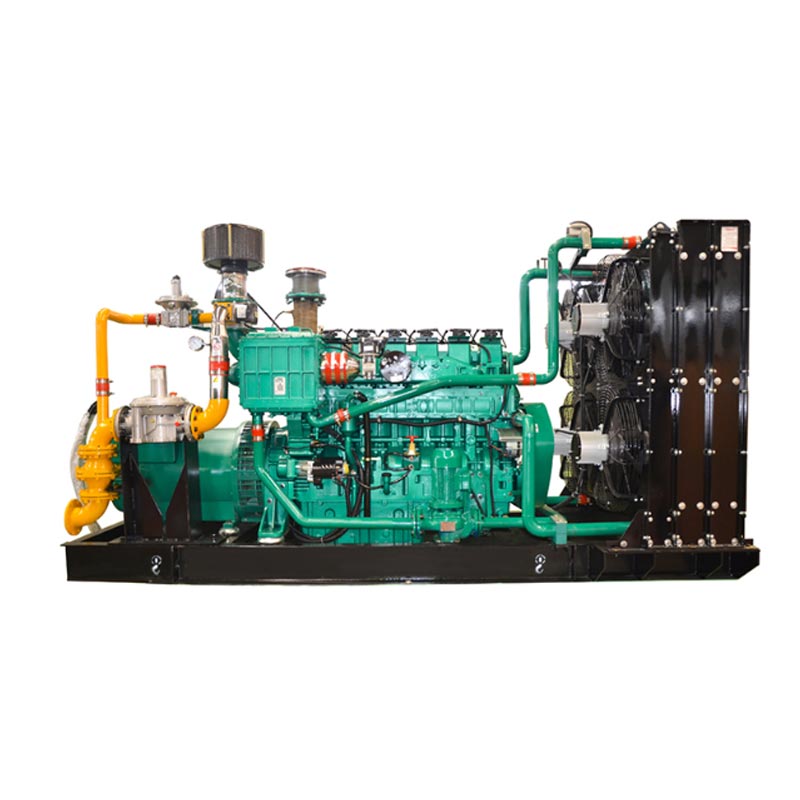

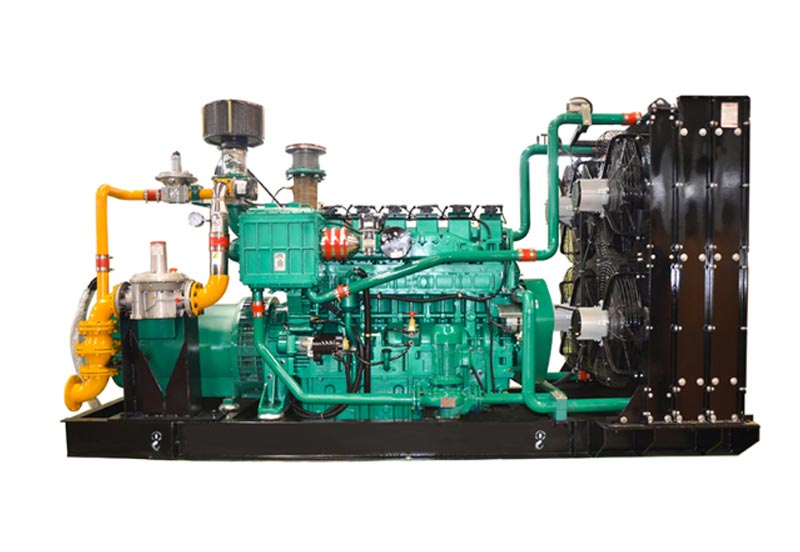

Biogáz generátor készlet sertéstelephez

A China Kecheng sertéstelepi biogáz generátorkészlete képes kezelni a sertéstelepekről származó trágyát és szennyvizet, és energiát termel önellátás. Ezt a berendezést kifejezetten az állattartó telepekből származó biogáz átalakítására tervezték. Alkalmazkodni tud a biogáz-koncentráció és a szennyeződés-tartalom ingadozása, és stabilan működnek az energiatermelésben. Az egység elfogad egy integrált kialakítás, beleértve a biogáz előkezelést, egy nagy hatásfokú belső égésű motort, egy generátort és egy hulladékot hővisszanyerő berendezés. Nemcsak villamos energiát termel, hanem hőenergiát is visszanyer a termeléshez vagy a mindennapi élethez, ezzel növelve az energia átfogó felhasználási arányát. A termék teljesítménye 50-200 kilowatt és testre szabható a tenyésztelep adott készletskálájának és biogáztermelésének megfelelően. A mag az alkatrészekre két év vagy 8000 órás garancia vonatkozik. Ez a rendszer kis- és középvállalkozásoknak is segítséget nyújthat a nagyüzemi sertéstelepek hatékonyan érik el a trágya és szennyvíz erőforrás-felhasználását, csökkentik a működési költségeket, ill környezetbarát és energiatakarékos körkörös termelési modellt építeni.

Alkalmazási forgatókönyvek (Exkluzív forgatókönyvek sertéstelepekhez)

1. A sertéstelep saját áramforrást használ

• Alkalmazható forgatókönyvek: Disznóól-világítás, takarmányfeldolgozó berendezések (zúzógépek, keverők), környezetvédelem berendezések (ventilátorok, vízfüggönyök, termosztátok), trágyakezelő berendezések (keverőszivattyúk, szilárd-folyadék szeparátorok)

• Alapérték: helyettesíti az áramellátást az elektromos hálózatról, és csökkenti a villamosenergia-költségeket (egy sertéstelep 500 sertéssel raktáron, naponta átlagosan 120 kW · h áramot termel, ezzel kb. évi 30 000 jüan villamosenergia-díj). Áramszünet esetén vészhelyzeti áramforrásként szolgál gondoskodjon arról, hogy a sertésólban a szellőzés és a hőmérséklet-szabályozás ne szakadjon meg, megelőzve a sertések elhullását stressz miatt.

2. Biogáz hulladékhő visszanyerése és hasznosítása

• Alkalmazható forgatókönyvek: Téli fűtés sertésólakban (malackeltetők, hízósertésházak), szigetelés biogázban fermentációs tartályok (35-40 ℃ fermentációs hőmérséklet fenntartása és a biogáz termelés növelése), fűtés/meleg víz a személyzet lakóterében

• Magérték: A generátorkészlet hulladékhő-visszanyerési sebessége ≥80%. Az 50 kW-os modell átlagosan visszanyeri Napi 150MJ hő, egy 1000 négyzetméteres disznóól fűtési igényeinek kielégítése, szén/gáz költség csökkentése fűtés, és az „áramtermelés + fűtés” kettős előnyének elérése.

3. Hálózatra kapcsolt áramtermelés (megnövekedett bevétel a villamosenergia-feleslegből)

• Alkalmazható forgatókönyvek: Nagyméretű sertéstelepek (több mint 2000 sertés állomány), elegendő biogáz termelés (napi biogáz termelés ≥500 köbméter), és az önfelhasználás utáni többlet villamos energiát a nemzeti áramra kapcsolják. rács

• Alapérték: Élvezze a nemzeti új energiahálózati csatlakozási támogatást (0,3-0,5 jüan /kW · h), éves a 200 kW-os modellnél körülbelül 1,2 millió kW · h teljesítményű hálózatra kapcsolt villamos energia, ami további bevételt generál 360 000-600 000 jüan. Ugyanakkor megfelel a környezetvédelmi szakpolitikai követelményeknek és segít a sertéstelep megkapja a „Zöldtenyésztési Bemutató Farm” címet.

4. Trágya- és szennyvízkezelés támogató létesítményei

• Alkalmazható forgatókönyvek: A sertéstelepekhez készült biogáz generátorkészlet a sertéstelepeken működő biogáz-rombolókkal és szilárd-folyékony szeparátorokkal összekapcsolható. A hatalom A generátor által generált generátor közvetlenül a trágyakezelő rendszerbe kerül, egy energiaciklust képezve "trágya → biogáz → áram → trágyakezelés"

• Alapérték: A trágya- és szennyvízkezelő berendezések magas villamosenergia-költségének kezelése, miközben csökkenti közvetlen biogáz-kibocsátás okozta környezetszennyezés, valamint a környezetvédelmi követelmények teljesítése a nagyüzemi állattenyésztésből és baromfitenyésztésből származó környezetszennyezés megelőzéséről és ellenőrzéséről szóló szabályzatot.

A termék előnyei (a sertéstelepek fájdalompontjainak kezelésére tervezték)

Műszaki paraméterek (sertéstelepeken általánosan használt modellek)

Műszaki jellemzők (testreszabott kialakítás sertéstelepekhez)

1. Speciális biogáz előkezelő rendszer

• Kecheng „háromlépcsős előkezelő egysége”: első fokozatú száraz kéntelenítés (a hidrogén-szulfid eltávolítása a megelőzés érdekében belső égésű motorok korróziója), második fokozatú ciklonos víztelenítés (a vízgőz elválasztása a biogáztól megakadályozza a víz felgyülemlését a palackokban), és a harmadik fokozatú nyomásstabilizáló szelepet (stabilizálja a biogáz nyomását a biogáz-termelés ingadozása miatti instabil egységsebesség elkerülése), amely alkalmas a jellemzőire "magas kéntartalom, magas páratartalom és nagy termelési ingadozások" a sertéstelepeken.

2. Korrózióálló energiarendszer

• A belső égésű motor biogáz speciális dugattyúgyűrűkkel van felszerelve (kopásálló öntöttvasból krómozott réteg) és szelepek (rozsdamentes acélból), amelyek ellenállnak a hidrogén-szulfid korróziójának biogázban, és élettartamuk 15 000 órára meghosszabbodik (50%-kal hosszabb, mint a hagyományos dízelmotoroké alkatrészek). A gyújtógyertya szénlerakódást gátló kialakítást kapott, hogy megakadályozza a biogáz tökéletlen égését szénlerakódásokat okozva, ami gyújtáskiesést eredményez.

3. Exkluzív intelligens vezérlőrendszer sertéstelepek számára

• A KCPLC-02 dedikált vezérlővel felszerelve sertéstelepek számára, támogatja: ① A biogáz automatikus adaptációját koncentráció (a terhelés automatikus csökkentése, ha a metán koncentrációja 45%-nál alacsonyabb, és automatikusan a terhelés növelése, ha az meghaladja a 75%-ot, hogy megakadályozzák a lángok kigyulladását); ② A hőmérséklet-szabályozáshoz kapcsolódik a biogáz rothasztó (a generátorból származó hulladékhő prioritást élvez a biogáz rothasztó szigetelésénél, és a hulladékhő szelep automatikusan kinyílik, ha a hőmérséklet 35 ℃ alá esik). ③ Távfelügyelet mobilról APP (az áramtermelés, a biogáz fogyasztás és a hibariasztások megtekintése, sertéstelep általi távfelügyeletre alkalmas vezetők).

4. Tervezés a hulladékhő fokozatos hasznosítására

• A „kéthurkos hulladékhővisszanyerés” alkalmazása: Az első hurok visszanyeri a hengerbélésben lévő víz hulladékhőjét a belső égésű motor (80-90 ℃ hőmérsékletű) fűtésére szolgál a disznóólban; A A második kör visszanyeri a hulladékhőt a kipufogógázból (400-500 ℃ hőmérsékletű), és felmelegíti a víz keringtetése a biogáz-emésztőben egy hőcserélőn keresztül az erjesztési hőmérséklet fenntartása érdekében, az "áramtermelés → fűtés → fokozott biogáztermelés" energiaciklus elérése, 15%-kal több energia előállítása érték, mint a közönséges mértékegységek.

5. Robbanásbiztos biztonsági kialakítás

Az egység elektromos rendszere az Ex dⅡB T4 robbanásbiztos osztályt használja (alkalmas a gyúlékony és biogáz robbanásveszélyes jellemzői). A biogáz vezeték 304-es rozsdamentes acélból készül (korrózióálló és robbanásálló). Az előkezelő rendszer biogázszivárgás riasztóval van felszerelve (érzékenység ≤0,1% VOL), amely megfelel az "Elektromos készülék robbanásveszélyes gázatmoszférához" GB 3836.1 szabványnak. Biztosítsa a széfet sertéstelepek működtetése.

Használati módszer (egyszerű műveleti folyamat sertéstelepekhez)

1. Indítás előtti ellenőrzés (naponta kötelező)

2. Indítási művelet (főleg automatikus üzemmódban)

1. Indítsa el az előkezelő rendszert: Nyissa ki a biogáz rothasztó kivezető szelepét, indítsa el az előkezelő rendszert (kéntelenítő ventilátor, víztelenítő szivattyú), és működtesse 5 percig. A biogáz (metán) tisztasága után koncentráció ≥50%) és a nyomás stabilizálódik, nyissa ki a biogázt az egységhez vezető szelepet.

2. Az egység indítása: Kattintson az "Auto Start" gombra a vezérlő érintőképernyőjén. Miután az egység 30 másodpercig előmelegedett (meghosszabbított 1 percig alacsony hőmérsékletű környezetben), indítsa el. Figyelje a forgási sebességet (fokozatosan növelje a 1500r/perc, biogáz bemeneti nyomás (0,8-1,2kPa) és áramtermelő feszültség (380V±5%). Egyszer a paraméterek stabilizálja, automatikusan betölti (az első terhelés nem haladja meg az 50%-ot). Fuss 10 percig, majd növeld teljesre terhelést.

3. Hulladékhő hasznosítási beállítások: Szükség szerint állítsa be a hulladékhő visszanyerő szelepet. Amikor a disznóól megkívánja fűtés, nyissa meg a "fűtőkört". Ha a biogáz emésztőnek szigetelésre van szüksége, nyissa ki a "biogáz szigetelést áramkör". A vezérlő automatikusan figyeli a hőmérsékletet és beállítja a szelep nyitását.

3. Működésfigyelés (napi menedzsment)

• Kétóránként rögzítse a legfontosabb paramétereket: energiatermelés, biogáz fogyasztás, metánkoncentráció és a hulladékhő-ellátás hőmérséklete (disznóólak fűtése ≤60℃, biogáz-rombolók szigetelése ≤40℃). Amikor a biogáz ha a koncentráció 45%-nál alacsonyabb, azonnal ellenőrizze a biogáz-romboló fermentációs állapotát (pl. előtolási sebességként, keverési gyakoriságként).

• Vezérlő riasztás kezelése: Ha olyan riasztásokat kap, mint például "Alacsony biogáznyomás" (ellenőrizze a biogáz kimeneti szelepét emésztő), "magas vízhőmérséklet" (tisztítsa meg a vízkövet a hűtőrendszerben), vagy "kéntelenítő meghibásodás" fordul elő, csökkenteni kell a terhelést, és először le kell állítani a gépet. Csak a hiba elhárítása után lehet a gépet újraindult.

4. Leállítási művelet (minden nap végén vagy meghibásodás esetén)

1. Terheléscsökkentés és leállítás: Először fokozatosan ürítse ki (csökkentse a terhelést 0-ra), zárja el a biogázt az egységhez, tartsa 5 percig üzemben az előkezelő rendszert (a csővezetékben lévő maradék biogázt öblítse ki), majd kattintson a "Stop" gombra a vezérlőn, és az egység terhelés nélkül fog működni 3-5 percig, mielőtt leállna.

2. A rendszer leállítása: Állítsa le az előkezelő rendszert (kéntelenítő ventilátor, víztelenítő szivattyú), zárja el a kimeneti szelepet a biogáz rothasztó (ha a gép hosszabb ideig nem működik), ellenőrizze, hogy nincs-e biogáz szivárgás vagy olaj szivárogjon ki az egységből, és tisztítsa meg a port az egység felületéről.

3. Adatrögzítés: Rögzítse a teljes energiatermelést, a teljes biogáz-fogyasztást és a napi üzemidőt a költségelszámolás és a támogatás igénylésének alapja.

Biztonság és védelem (a sertéstelepekre vonatkozó legfontosabb előírások)

1. A telepítés biztonsága (alapkövetelmények)

• Helyszínválasztási szabványok: Az egységet a biogáz-forgácsoló lefelé irányuló szélirányában kell felszerelni (legalább 10 méterre a biogáz rothasztótól), távol a disznóól takarmánytároló területétől és a nyílt lángforrásoktól (pl. mint kazánok és kályhák). A telepítési területnek jó szellőzésűnek kell lennie (óránkénti szellőztetési mennyiséggel az egység térfogatának legalább 20-szorosa), és a talajnak szikramentesnek kell lennie (például cement + antisztatikus bevonat).

• Robbanásbiztos kialakítás: A biogázvezetékeken robbanásbiztos csőszerelvényeket kell használni (például rézszelepeket, hogy megakadályozzák ütközésből származó szikra), és minden 10 méterenként egy robbanásbiztos nyomáscsökkentő szelepet kell felszerelni csővezeték. Az elektromos berendezéseknek (például világításnak és kapcsolóknak) robbanásbiztosnak kell lenniük. Szigorúan tilos az egység közelében végzett munkához használjon nem robbanásbiztos szerszámokat.

• Tűzvédelmi konfiguráció: A telepítési terület 2 db 4 kg-os szárazporral oltó készülékkel van felszerelve (≤5 méterre az egységtől) és egy tűzoltó homokozó (≥0,5 m³ térfogattal). Figyelmeztető táblák, mint például "Nyílt láng tilos" és "Tűz- és robbanásveszélyes" kialakításra kerül, és rendszeresen ellenőrzik a tűzvédelmi létesítmények hatékonyságát.

2. Üzembiztonság (személyzeti előírások)

• Minősített személyzet: A kezelőknek speciális képzésen kell részt venniük a Kecheng Electric Power cégnél (biogáz biztonság, egység munka), sikeresen teljesítik az értékelést, és beosztásuk megkezdése előtt bizonyítványt szereznek. Az engedéllyel nem rendelkező személyzet szigorúan tilos az egységek üzemeltetésétől.

• Üzemeltetési ellenjavallatok: Ne szerelje szét a biogáz vezetéket vagy a robbanásbiztos alkatrészeket, ha az egység működés közben. Ne dohányozzon és ne használjon nyílt lángot a telepítési területen. Biogáz-szivárgás ellenőrzésekor alkalmazza szappanos víz a csőcsatlakozásokhoz (a nyílt láng észlelése szigorúan tilos). Ha buborékokat talál, állítsa le a gépet azonnali kezelésre.

• Személyi védelem: Munka közben viseljen antisztatikus munkaruhát és csúszásgátló cipőt. Viseljen porvédő maszkot és kesztyűt ha kéntelenítőkkel érintkezik (a kéntelenítők által okozott bőrirritáció elkerülése érdekében). Érintse meg a statikus elektromosság kioldóját készüléket a telepítési területre való belépés előtt (a statikus elektromosság kiszabadítására az emberi testből).

3. A biztonság fenntartása (rendszeres ellenőrzés)

• Áram- és gázkikapcsolás: Karbantartás előtt a készülék tápellátását le kell választani (kapcsolja ki a főkapcsolót kapcsoló), a biogáz vezeték szelepét zárni kell, és a maradék biogázt a vezetékben nitrogénnel vagy levegővel történő átöblítés (a munka csak akkor végezhető, ha a metán koncentrációja ≤0,5% VOL). „Karbantartás alatt, ne induljon el” figyelmeztető táblát fel kell függeszteni.

• Alkatrészek karbantartása: A kéntelenítő cseréjekor azt jól szellőző környezetben kell elvégezni. A régi kéntelenítőt le kell zárni (a környezetszennyezés elkerülése érdekében). A belső égés felújításakor motoroknál szigorúan tilos olyan eszközöket használni, amelyek könnyen szikrát keltenek (például acélkulcsok, ajánlott rézkulcs használata).

• Rendszeres ellenőrzés: a biogázszivárgás riasztó érzékenysége és a robbanásbiztos tömítési teljesítmény az elektromos berendezéseket havonta egyszer átvizsgálják. A biogáz vezeték falvastagságát egy alkalommal a negyed (a korrózió és a perforáció megelőzése érdekében). A Kecheng Electric átfogó biztonsági értékelést végez Energetikus évente egyszer.

4. Vészhelyzet (hirtelen helyzetek)

• Biogáz szivárgás: Azonnal állítsa le a gépet, zárja el a biogáz tartályt és az egység biogáz szelepét, kapcsolja be az összes szellőztető berendezések a telepítési területen, evakuálják a személyzetet a szél irányába, és szigorúan megtiltják bármilyen elektromos berendezés (például lámpák, mobiltelefonok) kapcsolója. Miután a metánkoncentráció alá csökken 0,5%, ellenőrizze a szivárgási pontot és javítsa ki.

• Tűzbaleset: Azonnal állítsa le a gépet és szakítsa meg a gázellátást. Használjon száraz porral oltó készüléket oltsák el a tüzet (ne használjunk vizet a tűz oltására, mivel a biogáz könnyebb a levegőnél, és a víz nem tudja elfedni). at ezzel egyidejűleg hívja a 119-et, a sertéstelepen tartózkodó személyzetet és a sertéseket biztonságos területre evakuálja. Az eloltás után a tüzet, vizsgálja ki a tűz okát (például elektromos rövidzárlat vagy nyílt láng gyújtása).

• Egységhiba leállítás: Biogáz kimaradás miatti leállás esetén a tartalék tápegység (pl. generátort) azonnal aktiválni kell, hogy biztosítsák a szellőzést és a hőmérséklet szabályozását a sertésólban. Ha a sertéstelep biogáz-generátorkészlete mechanikai hiba miatt leáll, forduljon a Kecheng Electric Power (400-xxx.xxxx) vevőszolgálatához. Mi 2 órán belül válaszol, és 24 órán belül elvégzi a helyszíni javítást.
