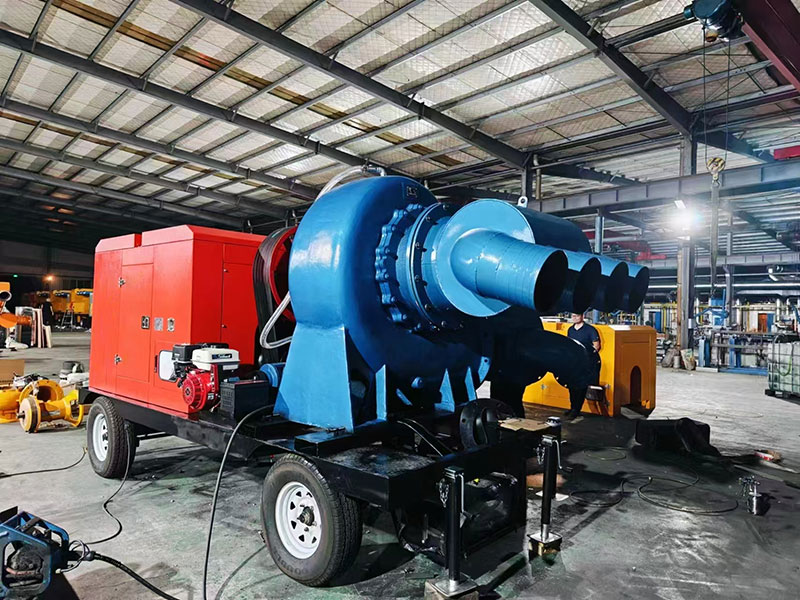

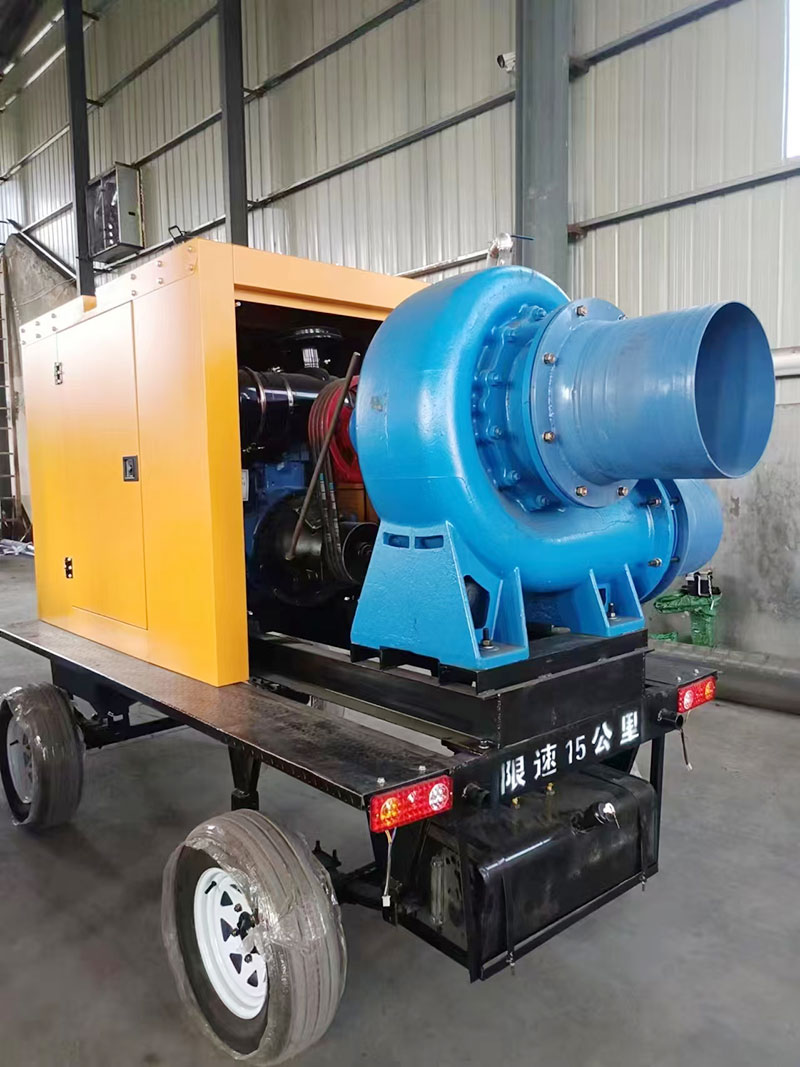

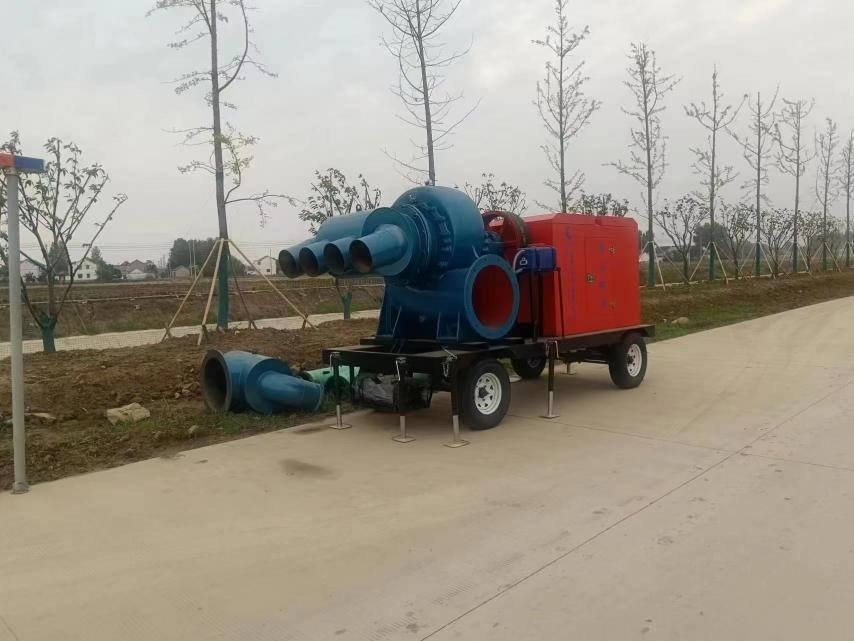

Dízelmotoros mobil vízszivattyús teherautó

A Kecheng által kifejlesztett, Kínában gyártott dízelmotoros mobil vízszivattyús teherautó mobil felhasználók számára készült szivattyúzási vagy vészleeresztési igények. Integrált kialakítást alkalmaz, egyedi pótkocsi alvázzal van felszerelve rendkívül mobil és gyorsan elérheti a művelet helyét.A berendezés speciális folyadékszabályzóval van felszerelve rendszer, támogatja az áramlási fej felügyeletét és a vízmentes védelmet, biztonságos és kényelmes működést. Védő a szerkezet alkalmazkodni tud esős vagy párás környezethez, hogy stabil működést biztosítson zord körülmények között is.A termékek szigorúan kövesse a vonatkozó nemzeti műszaki szabványokat, az alapvető alkatrészeket, hogy 2 év vagy 6000 óra garanciát biztosítson. Legyen szó városi árvízi mentésről, vízelvezetésről mezőgazdasági területek öntözésére, vagy vízelvezetésről vészhelyzet esetén segélyoldalakon, ez a termék mindezen feladatokat képes kezelni. Különösen alkalmas kültéri vagy ideiglenes munkára olyan körülmények között, amikor hiányzik a rögzített tápegység. Hazai beszállítóként a Kecheng elkötelezett a biztosítás mellett olyan erőművet, amely valóban megfelel a tényleges működési követelményeknek.

Ez a berendezés egy integrált eszköz, amelyet a „mobil folyadékszállítás+” iránti igényre válaszul fejlesztettek ki vészhelyzeti reagálás", amely három teljesítménytartományt fed le: 20-50KW (kicsi), 50-100KW (közepes) és 100-200KW (nagy) következik:

Alkalmazási forgatókönyvek (Exkluzív adaptáció mobil vízszivattyús teherautókhoz)

1. Települési árvízvédelmi és vészlecsapolási forgatókönyvek (50-200KW)

• Alkalmazható forgatókönyvek: Városi eláztatás (víz elvezetése utakban és mélygarázsokban), önkormányzati csővezeték kotrás (csapadékvíz tisztítása kutak és szennyvízvezetékek), mély alapozó gödör víztelenítés (víztelenítés alatt építés)

• Alapérték: A közepes és nagy méretű modellek hidraulikus támasztó lábakkal vannak felszerelve (bevetési idő ≤5 perc), biztosítva az elmozdulást működés közben. A szennyvízszivattyú járókereke összegabalyodásmentes kialakítású, és képes 50 mm-nél nem nagyobb szemcseméretű szennyeződéseket tartalmazó szennyvizet (például iszap és ágak) szállítani. A áramlási sebessége 200-1000 m³/h (1500 négyzetméter /1 méter mélyvíz felhalmozódására képes egy óra alatt), és a katasztrófaelhárítási hatásfok háromszor nagyobb, mint a rögzített vízszivattyúké.

2. Mezőgazdasági öntözési és vidéki vízellátási forgatókönyvek (20-100KW)

• Alkalmazható forgatókönyvek: szántóföldi növények öntözése (búza, rizs, mezőgazdasági terület elektromos hálózat nélkül), hegyi gyümölcsös öntözés (gyümölcsfák, teakertek, összetett domborzatú területek), vidéki szükségvízellátás (vízvétel folyók/tározók a falusiak víztároló medencéihez)

• Alapérték: A kis- és közepes méretű járművek utánfutó szélessége ≤2,2 méter, és áthaladhat vidéki utak. Az önfelszívó szivattyú szívómagassága ≥8 méter (nem kell előre vizet szívni), és a fej 10-60 méter (több teraszos táblára kiterjed). A dízel teljesítménye 8-15 óráig tart (teli tankkal), és egyetlen nap alatt 50-200 mu termőföldet képes öntözni anélkül, hogy gyakori áthelyezésre és tankolásra lenne szükség.

3. Sürgősségi katasztrófaelhárítási és közjóléti forgatókönyvek (teljes teljesítményű szegmens)

• Alkalmazható forgatókönyvek: Vízelvezetés árvíz után (szivattyúzás és vízelvezetés elárasztott falvakból és gyárakból), vészhelyzet vízellátás aszályok idején (víz elszállítása távoli területekről a katasztrófavédelmi pontokra), segéderdőtűz harc (víz utánpótlás távoli tűzeseteknél)

• Alapérték: A nagy járműmodellek IP65 vízállósági besorolással rendelkeznek (ideiglenesen 0,5 méter mély vízbe meríthetők), alkalmassá téve őket árvízi környezetben. Gyorsan indul (≤30 másodperc), és a mentőszemélyzet működtetheti egy óra edzés után. Támogatja a "több jármű párhuzamos csatlakozását" (például két 100 kW-os modell párhuzamosan működik megduplázni az áramlást), kielégítve a nagyszabású katasztrófavédelem igényeit.

4. Ipari ideiglenes és bányászati ​​forgatókönyvek (100-200 kW)

• Alkalmazható forgatókönyvek: Ideiglenes vízelvezetés gyárakban (vízelvezetés a berendezés karbantartása során), föld alatt vízelvezetés a bányákban (szénbányákban és fémbányákban vízfolyás szabályozás, robbanásbiztos változat), ideiglenes szállítás vegyipari üzemekben (savas és lúgos hulladék folyékony szállítása korrózióálló szivattyúkkal)

• Alapérték: A robbanásbiztos modell megfelel az Ex dⅡB T4 szabványnak, és alkalmas gyúlékony és robbanásveszélyes környezet a bányákban; A korrózióálló szivattyú átfolyó részei 304-es rozsdamentes acélból készülnek acél/fluor-műanyag, sav- és lúgállósági tartománya 2 és 12 között van. Folyamatosan működik 24 óráig óra (≥ 5000 óra éves üzemidővel), kielégítve az ipar nagy terhelési igényeit.

5. Közlekedési és infrastrukturális forgatókönyvek (50-150 kW)

• Alkalmazható forgatókönyvek: Sürgősségi vízellátás az autópálya szolgáltatási területeken (víz töltőcölöpökhöz és mellékhelyiségekbe), tengeri hidak karbantartása (vízelvezetés a hídfedélzeteken és korróziógátló vízellátás a hídpillákhoz), ideiglenes vízelvezetés vasúti alagutakban (vízelvezetés az építés során)

• Alapérték: Az utánfutó ABS fékrendszerrel van felszerelve (menetsebesség ≤60 km/h, biztonságos autópályán való átszálláshoz). A közepes méretű modell összecsukható vízcsőtartóval van felszerelve (50 méter magas nyomás tárolására alkalmas) vízvezetékek), és a telepítési idő nem haladja meg a 15 percet. Alkalmazkodni tud a zord infrastrukturális környezetekhez mint például a magas hőmérséklet és a magas páratartalom, és nem kell aggódni az egész éves leállás miatt.

A termék előnyei (a mobil vízszivattyús teherautók alapvető versenyképessége)

Műszaki paraméterek (20-200KW teljes teljesítménytartomány)

Műszaki jellemzők (Exkluzív kialakítás mobil vízszivattyús teherautókhoz)

1. Testreszabott pótkocsi alváz technológia

• Kis szegmens (20-50KW): Könnyű Q235-ös acél alvázzal (5 mm vastag), legfeljebb 2000 kg súlyú, kisteherautó/könnyű teherautó vontatására alkalmas. A vonóhorog egy szabványos 50 mm-es golyósfej, amely gyorsan elkészíthető csatlakoztatva. Nincs fékező kialakítás (vidéki kis sebességű forgatókönyvekhez), fordulási sugár ≤5 méter, keskeny utakra alkalmas.

• Közepes szegmens (50-100 KW): Megerősített alvázra (8 mm vastag) továbbfejlesztve, 4 készlet hidraulikával támasztó lábak (egylábú teherbírás ≥2000kg), egygombos tágulás/behúzás (idő ≤5 perc), elmozdulás nélkül működés közben; Kézifékes fékkel szerelve lejtős jelenetekben rögzíthető.

• Nagy szegmens (100-200 kW) : Nagy teherbírású alváz (12 mm vastag), ABS blokkolásgátló fékrendszerrel (vezetés közben) sebesség ≤60km/h, nagy sebességű biztonság); A jármű eleje figyelmeztető lámpákkal van felszerelve (villogó és kanyarodó), jó láthatóság biztosítása éjszakai vagy ködös működés közben. 6 készlet hidraulikus támasztóláb (egylábú terhelés teherbírás ≥5000kg), egyenetlen talajra is alkalmas (lejtés ≤10°).

2. Speciális folyadékszivattyúk tervezése

• Önfelszívó szivattyú (20-100 KW): A "kettős csavarvonalú járókerék + levegő-víz elválasztó kamra" szerkezetét alkalmazza. ≤60 másodperces önfelszívó idővel és ≥8-12 méteres szívómagassággal. Nincs szükség kézi vízfeltöltésre. A A vízbemenet rozsdamentes acél szűrővel van felszerelve (≤10 mm átmérőjű), hogy megakadályozza a nagy részecskék kialakulását szennyeződések bejutását a szivattyú testébe.

• Szennyvízszivattyú (50-200 KW): Nyitott járókerekes kialakítás (nincs összegabalyodás), amely képes a rostokat tartalmazó szennyvíz elvezetésére iszap (a szennyeződés szemcsemérete ≤50 mm); A szivattyúház kopásálló öntöttvasból készül (HB200 keménység), és annak élettartama 50%-kal hosszabb, mint a hagyományos szivattyúké. A mechanikus tömítés szilícium-karbidból készül, ami szivárgásmentes és hosszú távú működésre alkalmas.

• Korrózióálló szivattyú (100-200KW): Az átfolyó alkatrészek (járókerék, szivattyúház) 304-ből készülnek rozsdamentes acél (általános korrózióhoz) vagy fluoroplast (erős korrózióhoz), sav- és lúgállósággal pH 2-12 tartományban. A tömítő részek fluorgumiból készültek és alkalmasak vegyszerek szállítására hulladékfolyadék.

3. Intelligens vezérlőrendszer (KCPLC-04 Pump Exclusive Edition)

• Alapfunkciók:

① Folyadékparaméter felügyelet: Az áramlási sebesség (turbina áramlásmérő) és a nyomás (nyomásérzékelő) valós idejű kijelzése, és riasztás a tartomány túllépése esetén (például alacsony áramlási sebesség, ami a szűrőszűrő eltömődését jelzi).

② Biztonsági védelem: Ha víz nélkül működik (a folyadékszint-érzékelő észleli), akkor a gép automatikusan leáll 3 másodpercen belül (a mechanikus tömítés védelme érdekében). Amikor a motorban magas a víz hőmérséklet és alacsony olajnyomás, automatikusan csökkenti a terhelést és leáll.

③ Mobil adaptáció: A közepes és nagy méretű modellek támogatják a távfelügyeletet mobil APP-n keresztül (4G hálózati kapcsolat), lehetővé teszi a helymeghatározást (GPS helymeghatározás) és az üzemállapot-megtekintést, így több járműhöz is alkalmas feladás.

④ Többjárműves felfüggesztés: A nagy modellek 8 jármű párhuzamos vezérlését támogatják, a terheléselosztás eltérése nem több mint 5%, kielégítve a nagyméretű vízelvezetési igényeket.

4. Teljes környezeti adaptáció optimalizálás

• Védett kialakítás: a kis rész IP54-es (eső fröccsenés- és porálló), a közepes/nagy rész pedig opcionális IP65 (rövid távú merítés 0,5 méteres vízmélységben). A jármű karosszériájának felülete hármason megy keresztül "savas mosás és foszfátozás + horganyzás + porbevonat" rozsdamentesítő eljárása (sópermetezési ellenállási teszt ≥500 óra), így nedves és tengerparti környezetben is használható.

• Alacsony hőmérsékletű indítás: -25 ℃ alatti környezetben, opcionális "olaj-előmelegítő + hűtőfolyadék előmelegítő + üzemanyag" fűtőtest" (három előmelegítő rendszer) telepíthető. Az indítási siker aránya ≥99%, és normálisan működik északi télen.

• Gyors telepítés: A vízvezeték interfész gyorscsatlakozókat (DN50-DN200) alkalmaz, és a vízcső csatlakozás 10 percen belül elkészül. A közepes és nagy méretű modellek összecsukható vízcsőtartókkal vannak felszerelve (képes 50-100 méter nagynyomású vízvezeték tárolására), így nincs szükség további kezelőszerszámokra.

Teljesítmény kiválasztása (pontos illeszkedés mobil forgatókönyvekhez)

1. A mag kiválasztásának alapja

2.Tápellátási javaslat tipikus forgatókönyvekhez

Használati mód (Kizárólagos működés mobil vízszivattyús teherautókhoz)

1. Üzembe helyezés előtti ellenőrzés (a mozgó és folyékony alkatrészekre összpontosítva)

2. Indítási művelet (energiaelosztási folyamat)

(1) 20-50 kW (kicsi)

1. Utánfutó rögzítése: Parkolja le a járművet sík talajon. Nincs szükség támasztó lábakra (a kicsiknek nincs). Húzza meg a kéziféket szorosan.

2. Csőcsatlakozás: Csatlakoztassa a vízbemenetet a szívócsőhöz (a vízforrásban van elhelyezve, ≥1 mélységgel mérő), és csatlakoztassa a vízkimenetet a lefolyócsőhöz.

3. Indítás és üzemeltetés: Nyissa ki az üzemanyagszelepet → Vezérlő "kézi" üzemmód → Előmelegítés 30 másodpercig (alacsony hőmérséklet) → Indítsa be a motort → Ügyeljen a fordulatszámra (1500r/perc) → Miután az önfelszívó szivattyú megkezdi a víz kiürítését (kb. 1 perc), addig állítsa a forgási sebességet, amíg az áramlási sebesség el nem éri a szabványt.

(2) 100-200 kW (nagy)

1. Utánfutó rögzítése: Miután a jármű teljesen megállt, húzza ki a hidraulikus támasztó lábakat (a egy gombot a vezérlőn), zárja le a járművet, ha az vízszintben van, és aktiválja az ABS fékrendszert.

2. Csővezeték-csatlakozás: gyorscsatlakozás rögzítése szívó/lefolyócső, ellenőrizze a tömítést (nincs szivárgás);

3. Indítás és működés: a vezérlő "kézi/automatikus" üzemmódja → levegőindítás (nyomja meg az indítószelepet) → ellenőrizze az olajat nyomás a motor beindulása után (≥0,3 MPa) → indítsa el a vízszivattyút → fokozatos terhelés (20%→50%→100%), és állítsa be a a szabályozón keresztül áramlik a kereslet értékére.

3. Üzemfigyelés és leállítás

• Valós idejű monitorozás: rögzítse az áramlási sebességet, a magasságot, a motor vízhőmérsékletét (≤95 ℃) és az olajnyomást (≥0,2 MPa) minden 30. perc;Nagy járműmodellek esetén a helyzet és a több jármű állapota az APP-n keresztül ellenőrizhető a megelőzés érdekében csőcsatlakozás és vízhiány.

• Kivételkezelés:

① Áramlásesés: állítsa le a vízszűrő tisztításához (szennyeződés eltömődés), ellenőrizze, hogy a szívócső nem szivárog-e (önfelszívó szivattyú);

② Rendellenes hang a vízszivattyúnál: állítsa le és ellenőrizze a járókereket (nem ragadt-e be idegen test), a csapágyat (kopás) cserére szorul);

③ Utánfutó váltás: a nagy modellek azonnal leállnak, állítsa be újra a támasztólábakat a szint biztosítása érdekében;

• Leállítási folyamat:

① Lerakodás: csökkentse a fordulatszámot alapjárati fordulatszámra, kapcsolja ki a vízszivattyút → zárja el a bemeneti/kimeneti szelepet;

② Leállítás: nyomja meg a vezérlő "stop" gombját → zárja el az üzemanyagszelepet;

③ Befejezés: húzza ki a támasztólábat (közepes/nagy), mossa ki a vízcsövet, tisztítsa meg a szűrő szennyeződéseit, és jegyezze fel a működési adatok.

Biztonság és védelem (Exkluzív előírások mobil vízszivattyús teherautókhoz)

1. Vezetési biztonság (a mozgási folyamat magja)

• Vontatási követelmények:

① A kisméretű járműmodelleket ≥1,5 tonnás teherautókkal kell vontatni, a közepes/nagyokat pedig ≥5 tonnás teherautók. A vontatóköteleknek/rudaknak meg kell felelniük a GB/T 25980 szabványnak.

② Vezetés előtt ellenőrizze a vonóhorog csatlakozását (reteszelve), a gumiabroncsnyomást (≥0,8 MPa) és a fékezést rendszer (a nagyok ABS önellenőrzéssel).

③ Vidéki utakon a sebesség nem haladhatja meg a 30 km/h-t; gyorsforgalmi utakon ez nem lehet több 60 km/h-nál. Mikor kanyarodjon, lassítson (legfeljebb 20 km/h-nál), hogy elkerülje a borulást.

• Helyszíni biztonság

①Munka közben helyezzen el figyelmeztető táblákat (háromszög alakú táblák, figyelmeztető lámpák), és tiltsa meg a nem kezelő személyzetet 5 méteres körzetben belépve.

Amikor a szívócsövet a vízforrásba helyezik, valakinek felügyelnie kell, hogy ② ne essen bele a víz. A vízelvezető cső kimenetét távol kell tartani az emberektől, hogy elkerülje a nagy nyomás okozta sérüléseket vízpermetezés.

2. Üzembiztonság (folyadékok és mechanikai kockázatok)

• Személyi követelmények:

① A kezelőknek "Gépjármű-vezetői engedéllyel" (C1 vagy magasabb, kisméretű járművek vontatásához) vagy B2 (vontatáshoz) kell rendelkezniük nagy járművek), és át kell menni a Kecheng által biztosított szakképzésen.

② Munka közben viseljen csúszásgátló cipőt és vízálló kesztyűt. Ha maró hatású folyadékokkal érintkezik, viseljen sav és lúgálló kesztyű, hogy elkerülje a közeg okozta égési sérüléseket.

• Működési ellenjavallatok:

① Ne üzemeltesse a vízszivattyút víz nélkül (még rövid ideig is károsítja a mechanikus tömítést).

② Ne indítson nagy járműveket, ha a támasztólábak nincsenek teljesen kinyújtva (a jármű karosszériája instabil és hajlamos az elmozduláshoz).

③ Tilos olyan közeget szállítani, amely meghaladja a vízszivattyú kapacitását (például ha egy normál szivattyú erős savakat szállít, korrózióálló szivattyút kell használni).

• Vészhelyzeti reagálás:

① A vízcső szétreped: Azonnal állítsa le a gépet, zárja el a szelepet és cserélje ki a vízcsövet.

② Motortűz: Használjon szárazporos tűzoltó készüléket a tűz eloltásához (víz használata tilos), és evakuálja az embereket.

③ Szivárgási hiba: Húzza ki a tápellátást, kopjon szigetelő berendezést a vezetékek ellenőrzéséhez, és ne érintse meg elektromos alkatrészek védelem nélkül.

3. A biztonság fenntartása (a mozgó alkatrészekre összpontosítva)

• Karbantartás előtti előkészületek:

① Válassza le a motor tápellátását, zárja el az üzemanyagszelepet, és tegyen fel egy figyelmeztető táblát, amelyen a következő felirat olvasható: „Karbantartás alatt, Ne kezdje el".

②Nagy járművek esetén a támasztólábakat be kell húzni, a járművet sík talajon kell leállítani, és a a fékeket meg kell húzni.

③ Tisztítsa meg a maradék közeget a vízszivattyúban (szennyvízszivattyúknál öblítse le tiszta vízzel; korrozív szivattyúk esetén tisztítsa meg semlegesítő oldattal).

• Kulcskarbantartás:

① Utánfutó rendszer: Ellenőrizze a gumiabroncsok kopását (profilmélység ≥1,6 mm) és a hidraulikus támasztó lábak olajszintjét (max. a mark) hetente. Kenje meg a vonóhorgot (adjon hozzá zsírt), és ellenőrizze a fékbetétek vastagságát (≥3 mm) negyedévben.

② Vízszivattyú rendszer: Tisztítsa meg havonta a szűrőszűrőt, ellenőrizze a mechanikus tömítést (szivárgás nélkül) 3 havonta, és 6 havonta cserélje ki a csapágyzsírt (3# lítium alapú zsír).

③ Motorrendszer: Rendszeresen cserélje ki a motorolajat (15W-40), az olajszűrőt és a légszűrőt. Szigorúan eredeti alkatrészeket használjon Kechengtől, hogy elkerülje a garancia elvesztését.

Karbantartási és szervizelési ciklus táblázat (kizárólag mobil vízszivattyús teherautókhoz)
